OCA-3シリーズ
OCA-3070HV |
OCA-3100HV |
|---|---|
ESCプログラマー |
OCA-3シリーズの特徴
・Lipo12セル対応飛行機専用OPTO（別電源仕様） ESC。
・アルミ製ヒートシンク一体型ケース採用により高い放熱性を実現。
・ノーマルブレーキ時に最大ブレーキ量への到達時間を設定可能なプログラムを搭載。
・アクティブフリーホイールモードによる回生ブレーキ機能を搭載。
・スロットルの広範囲で回転数の制御が可能なガバナー機能を搭載。（F3A競技を除く）
・別売のOCP-3プログラマーにより各種パラメーターの詳細設定が可能。

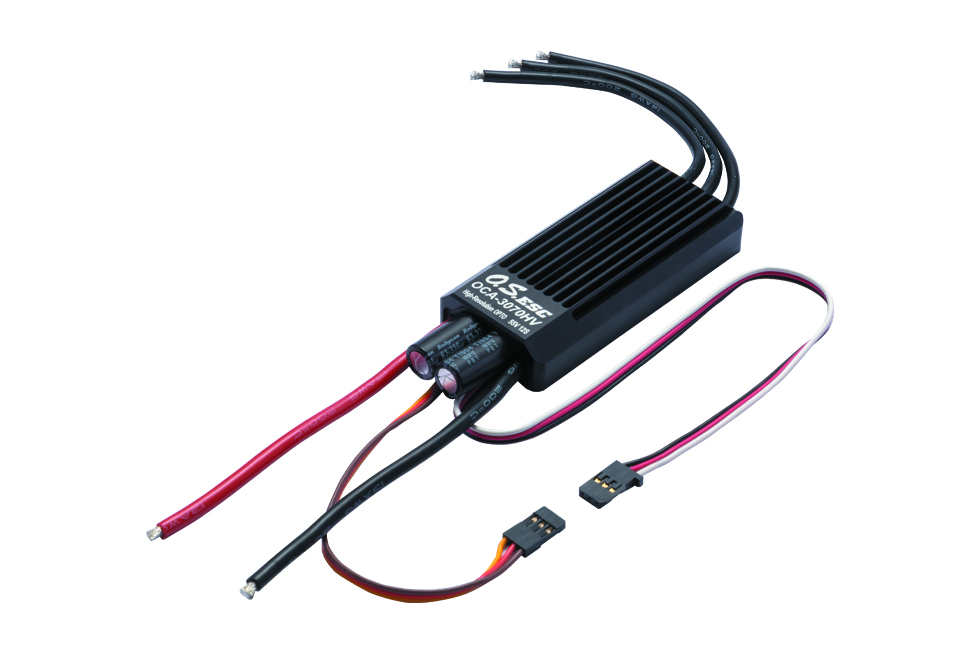

OCA-3070HV
| 入力信号周期 | 50～400Hzに対応 |
| 入力電圧範囲 | 14.8V-52.2V （4S LiPo-12S LiHV) |
| ピーク 電流 |
90A （ 5秒 20℃ 冷却風 5ｍ/s） |
| 最大電流 | 70A （ 180秒 20℃ 冷却風 5ｍ/s) |
| BEC搭載 | BEC無し (フォトカプラーによる入力信号の 絶縁） |
| 進角設定 | 固定 0～25° １°単位で選択 |
| PWM周波数 | 8kHz 16kHz 32kHz 選択 |
| アクティブ フリーホイール |
ON/OFF |
| ブレーキ量 設定 |
0～100%まで2%単位で設定 |
| ブレーキ時間 | ０秒から2.0秒まで0.1秒 単位で設定 |
| 電流制限 | OFF/40%～120%まで 5%単位で設定 |
| ガバナー | ON/OFF （F3A競技を除く） |
| スロットル設定 | 自動/数値設定 停止位置/最大位置 |
| 外形寸法 | 37mm(W)x 95mm(L)x 16mm(H) |
| 重量 | 124g (リード線を含む) |
| 電源リード線 | 13AWG 長さ100mm シリコン被覆 |
| モーター リード線 |
14AWG 長さ100mm シリコン被覆 |
| 入力信号 リード線 |
22AWG 3-Wire (黒-赤-白) 240±10mm |
| 設定用 リード線 |
22AWG 3-Wire (茶-赤-橙) 140±10mm |
| 設定方法 | OCP-3によりパラメータ設定可能 |
| 保護機能 | スタート保護/低電圧カットオフ/ 無信号時カットオフ/過熱保護/ アンチスパーク/バッテリーセル数 自動認識 |
OCA-3100HV
| 入力信号周期 | 50～400Hzに対応 |
| 入力電圧範囲 | 14.8V-52.2V （4S LiPo-12S LiHV) |
| ピーク 電流 |
150A （ 5秒 20℃ 冷却風 5ｍ/s） |
| 最大電流 | 100A （ 180秒 20℃ 冷却風 5ｍ/s) |
| BEC搭載 | BEC無し (フォトカプラーによる入力信号の 絶縁） |
| 進角設定 | 固定 0～25° １°単位で選択 |
| PWM周波数 | 8kHz 16kHz 32kHz 選択 |
| アクティブ フリーホイール |
ON/OFF |
| ブレーキ量 設定 |
0～100%まで2%単位で設定 |
| ブレーキ時間 | ０秒から2.0秒まで0.1秒 単位で設定 |
| 電流制限 | OFF/40%～120%まで 5%単位で設定 |
| ガバナー | ON/OFF （F3A競技を除く） |
| スロットル設定 | 自動/数値設定 停止位置/最大位置 |
| 外形寸法 | 37mm(W)x 95mm(L)x 16mm(H) |
| 重量 | 125g (リード線を含む) |
| 電源リード線 | 13AWG 長さ100mm シリコン被覆 |
| モーター リード線 |
14AWG 長さ100mm シリコン被覆 |
| 入力信号 リード線 |
22AWG 3-Wire (黒-赤-白) 240±10mm |
| 設定用 リード線 |
22AWG 3-Wire (茶-赤-橙) 140±10mm |
| 設定方法 | OCP-3によりパラメータ設定可能 |
| 保護機能 | スタート保護/低電圧カットオフ/ 無信号時カットオフ/過熱保護/ アンチスパーク/バッテリーセル数 自動認識 |
ESCプログラマー(OCP-3)
・OCA-3シリーズESC専用プログラマー。
・モデルの特性に合わせて、短時間で確実に設定可能。
※対応ESC：OCA-3100HV/OCA-3070HV
