MAX-21XR-B Ver.III

MAX-xr_b_ver3 1 2 3 4 4-1 4-2 4-3 4-4 5 6 6-1 7 8 10 11 12 9 スクリュー スクリュー スクリュー

MAX-21XR-B Ver.III 分解図・説明書


O.S.Official WEB
O.S.Official WEB

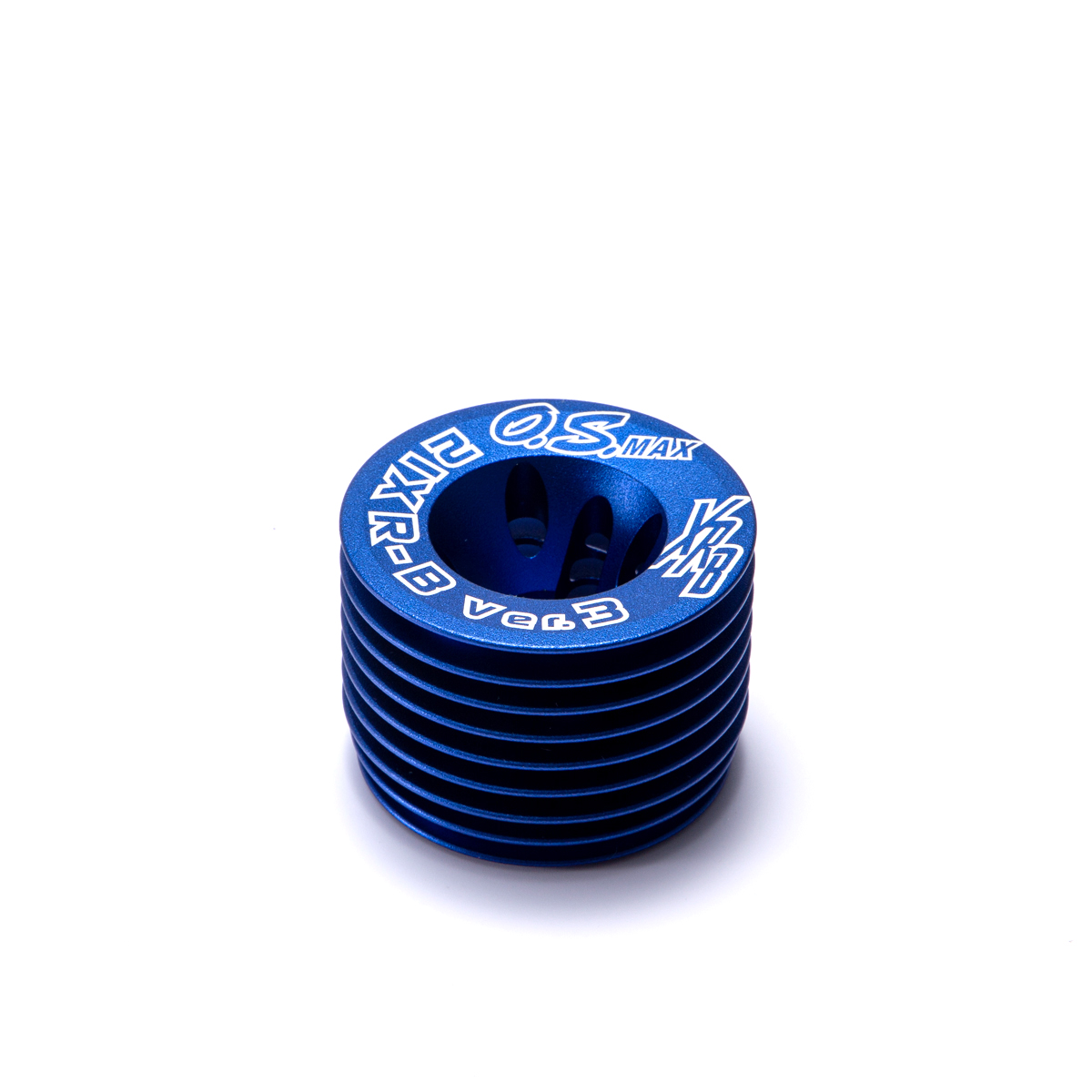

(1)アウターヘッド
2CY04000(品番)

¥５,500
(税抜/¥5,000）

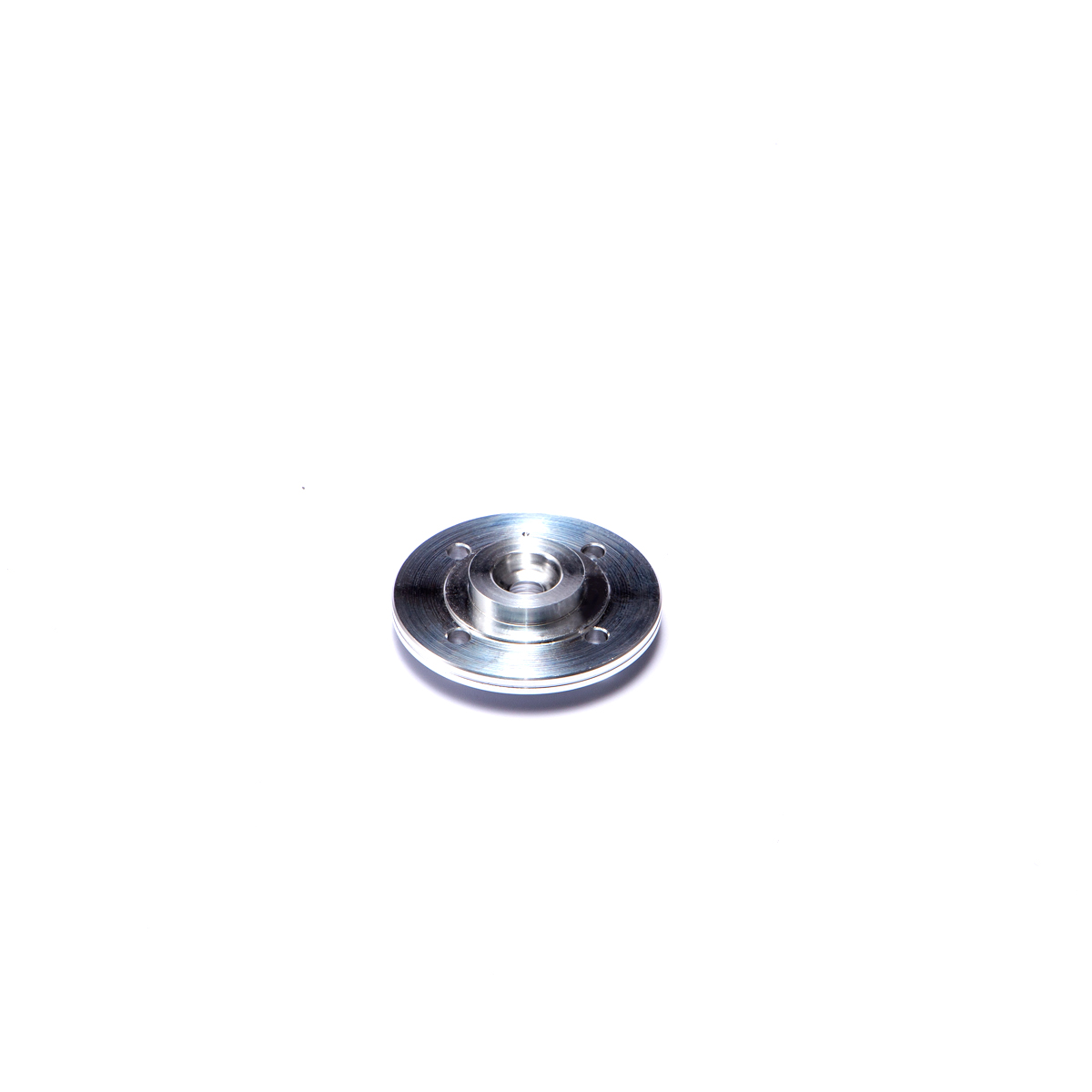

(2)インナーヘッド
2CY04100(品番)

¥1,793
(税抜/¥1,630)

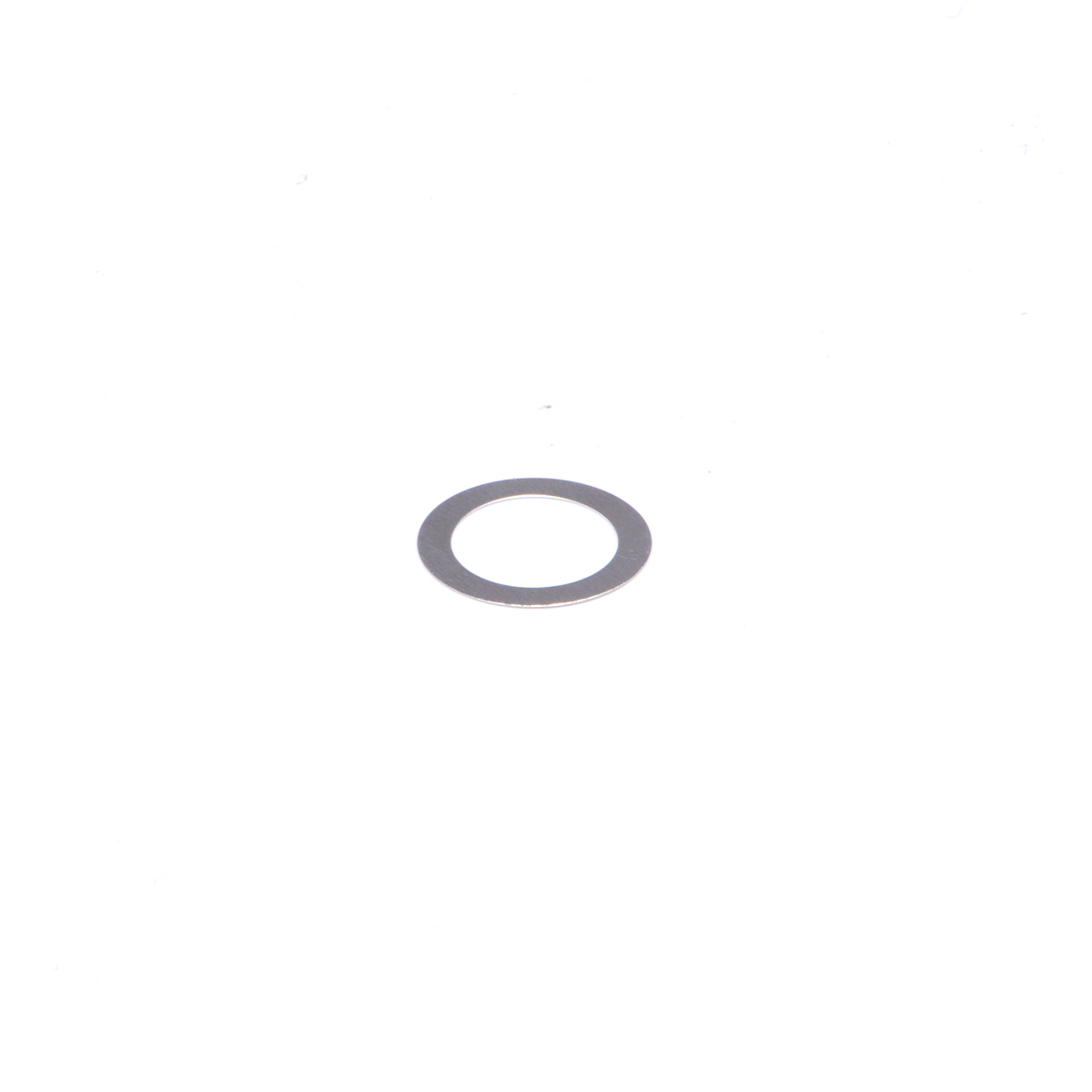

(3)ヘッドガスケット
22014160(品番)

¥253
(税抜/¥230)

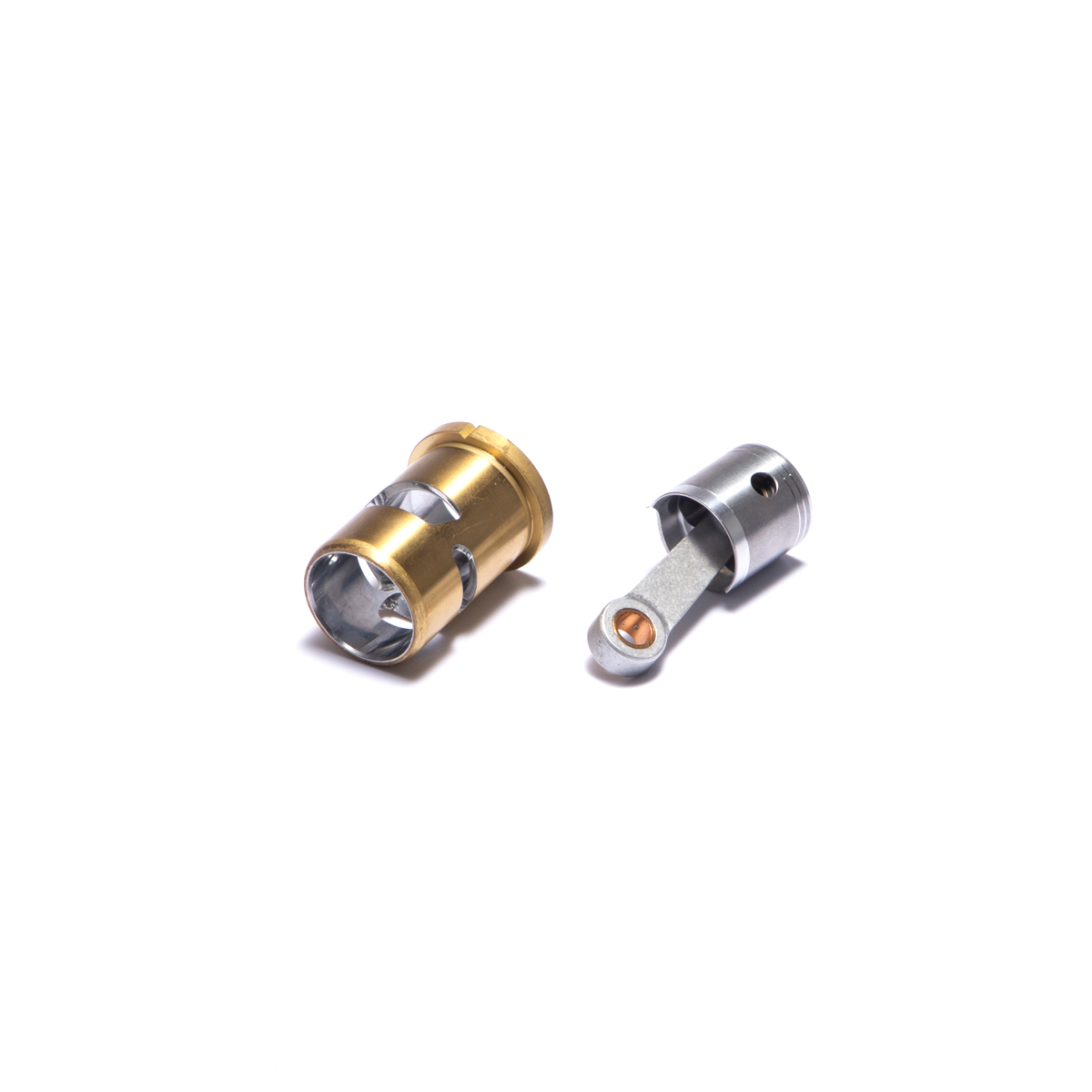

(4)ビルトアップパーツセット
2CY03010(品番)

¥10,912
(税抜/¥9,920)
(4-1)シリンダーピストン一式
2CY03000(品番)

¥7,777
(税抜/¥7,070)
(4-2)ピストンピン
22016000(品番)

¥429
(税抜/¥390)
(4-3)ピストンピンリテイナー
2AP17000(品番)

¥451
(税抜/¥410)
(4-4)コンロッド
23755024(品番)

¥3,641
(税抜/¥3,310)
(5)キャブレタースロットル
2AW81000(品番)

¥12,386
(税抜/¥11,260)
(6)キャブレターリテイナー
23981740(品番)

¥693
(税抜/¥630)
(6-1)Oリング
24881824(品番)

¥264
(税抜/¥240)

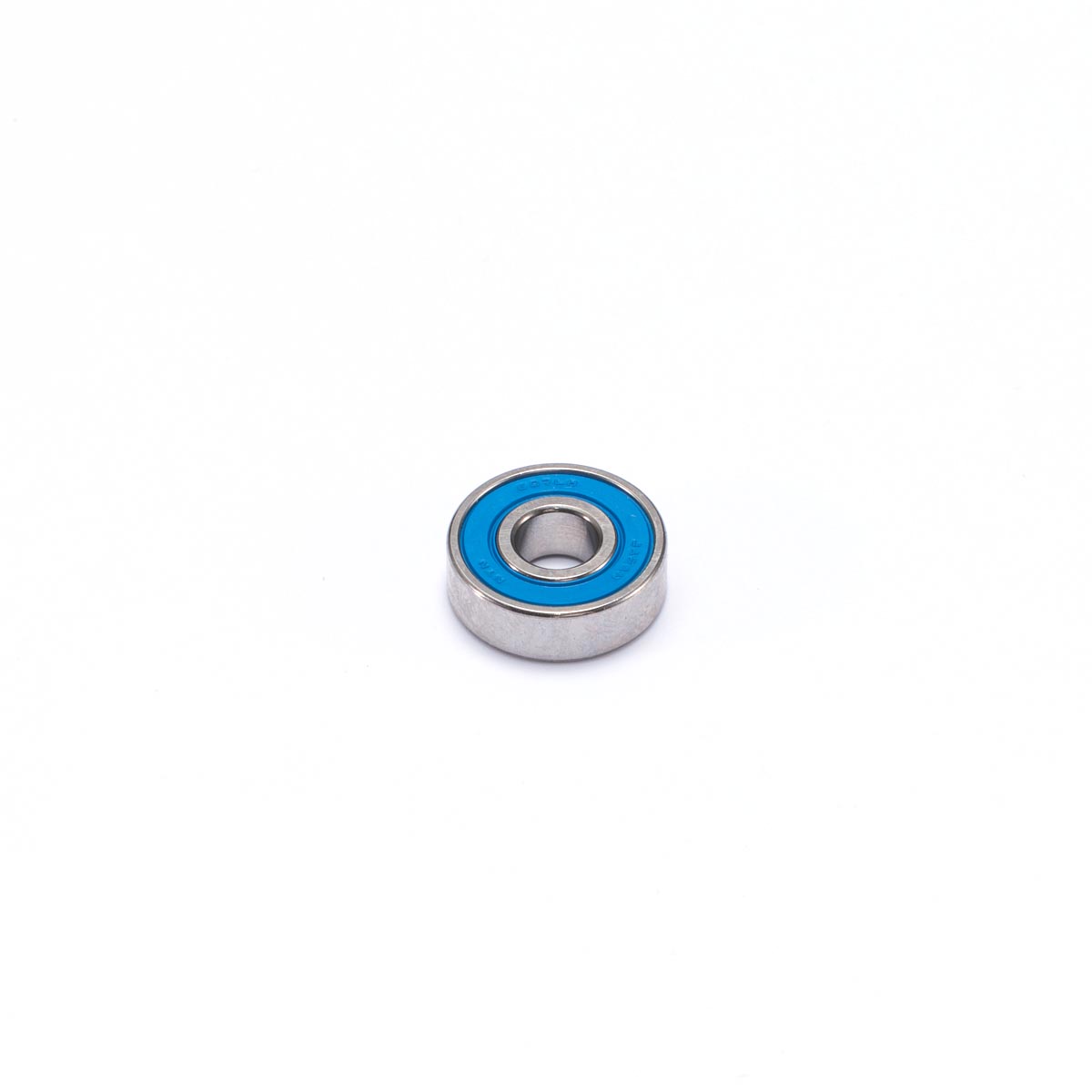

(7)ボールベアリング(前)
23731020(品番)

¥1,672
(税抜/¥1,520)

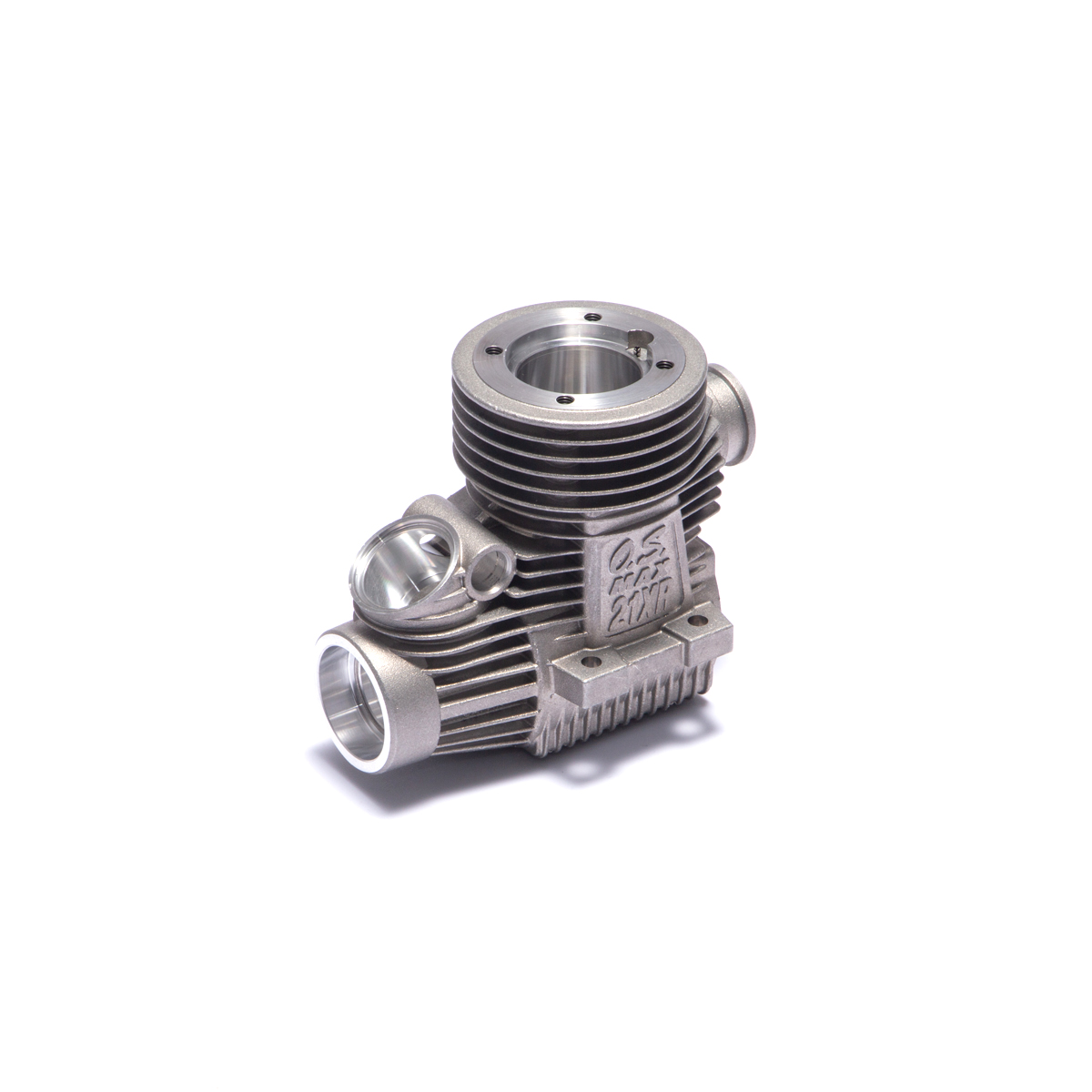

(8)クランクケース
2AW01000(品番)

¥4,829
(税抜/¥4,390)
(9)ボールベアリング(後)
23730020(品番)

¥4,136
(税抜/¥3,760)

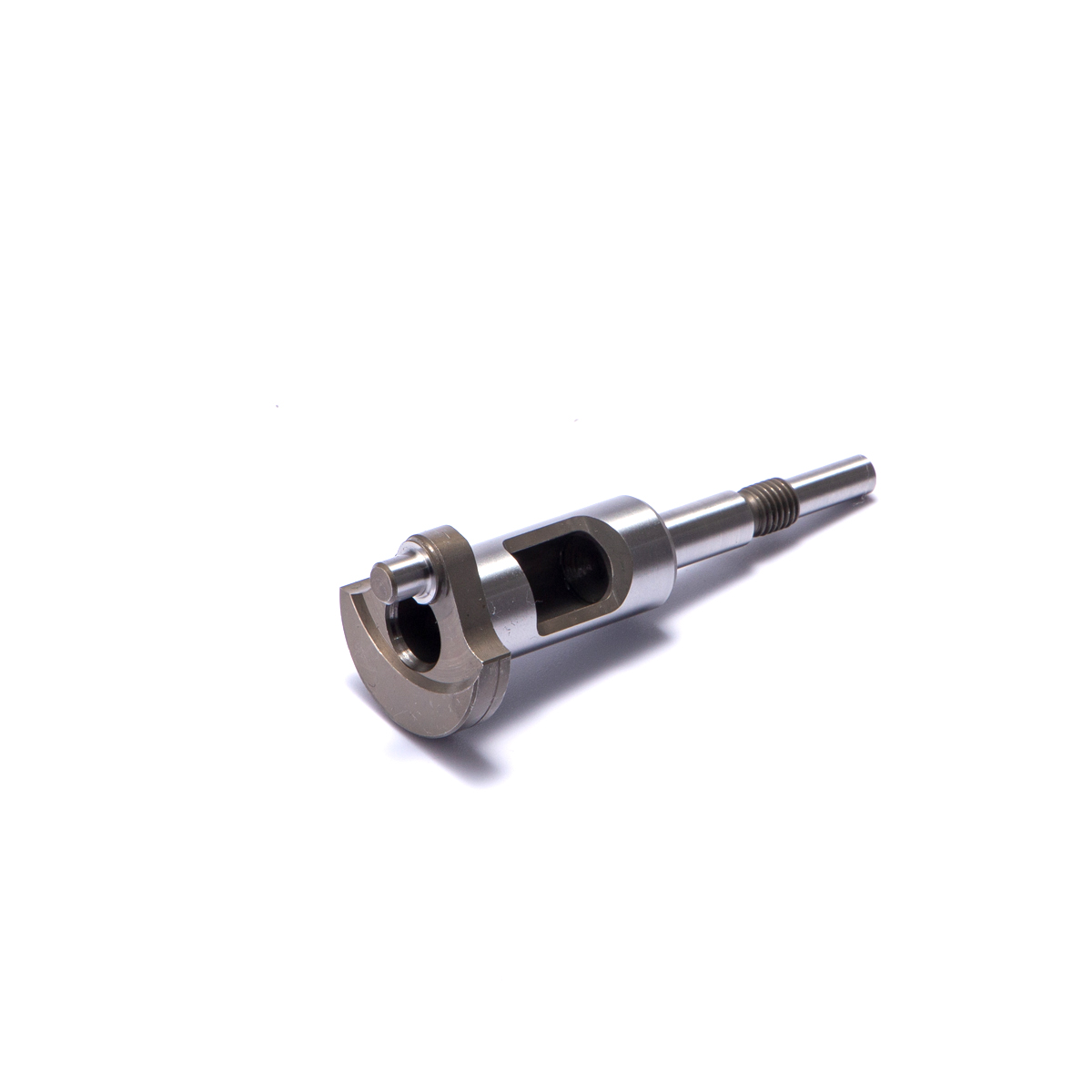

(10)クランクシャフト
2CY02000(品番)

¥4,378
(税抜/¥3,980)
(11)カバーガスケット
23107100(品番)

¥440
(税抜)/¥400

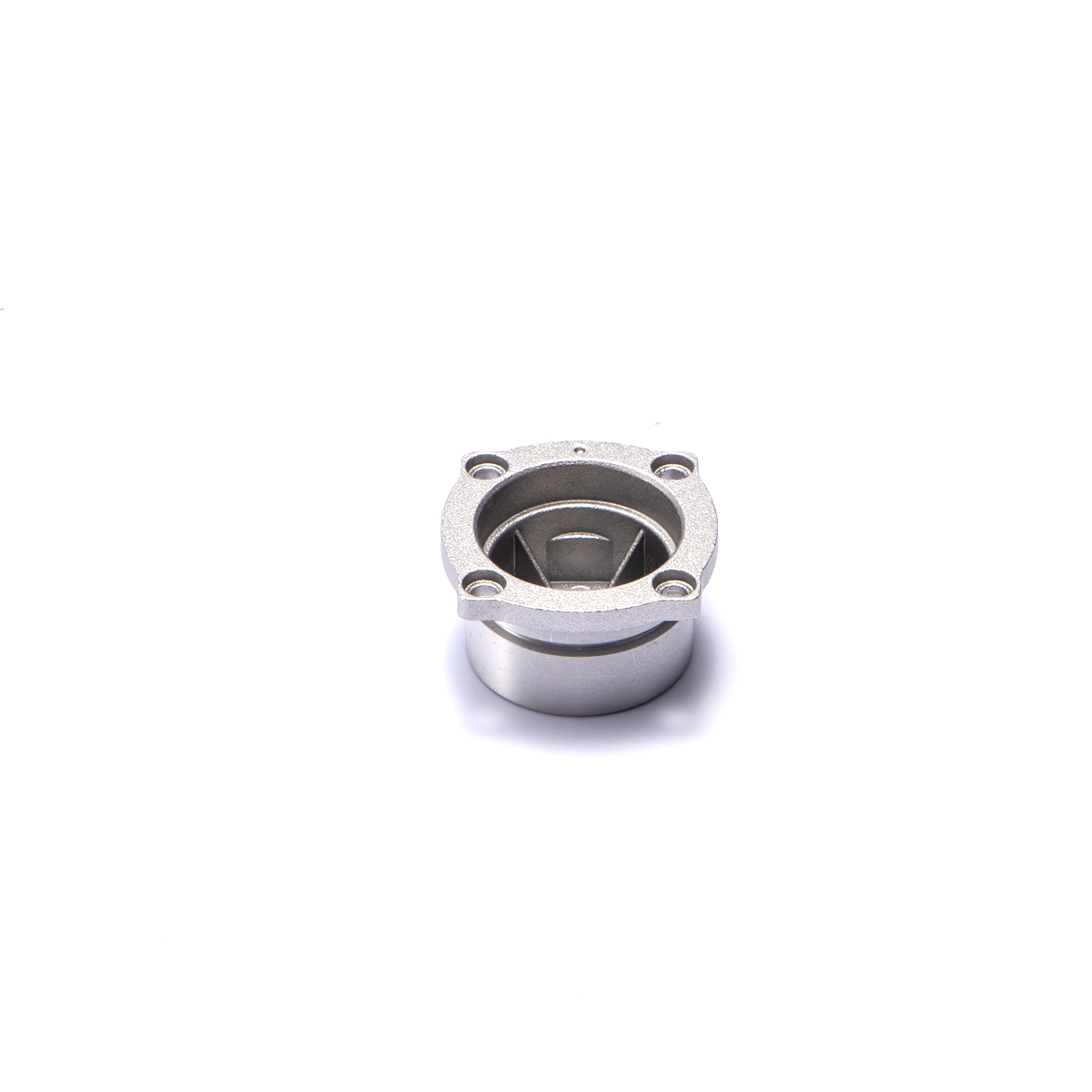

(12)カバープレート
2AW07000(品番)

¥1,265
(税抜/¥1,150)
M2.6×7キャップスクリュー
79871020(品番)

¥429
(税抜)/¥390
M2.6×18キャップスクリュー
79871055(品番)

¥429
(税抜)/¥390
M3×18キャップスクリュー
79871180(品番)

¥429
(税抜)/¥390
