MAX-12TG Ver.IV
MAX-12TG Ver.IV Exploded view・Manual

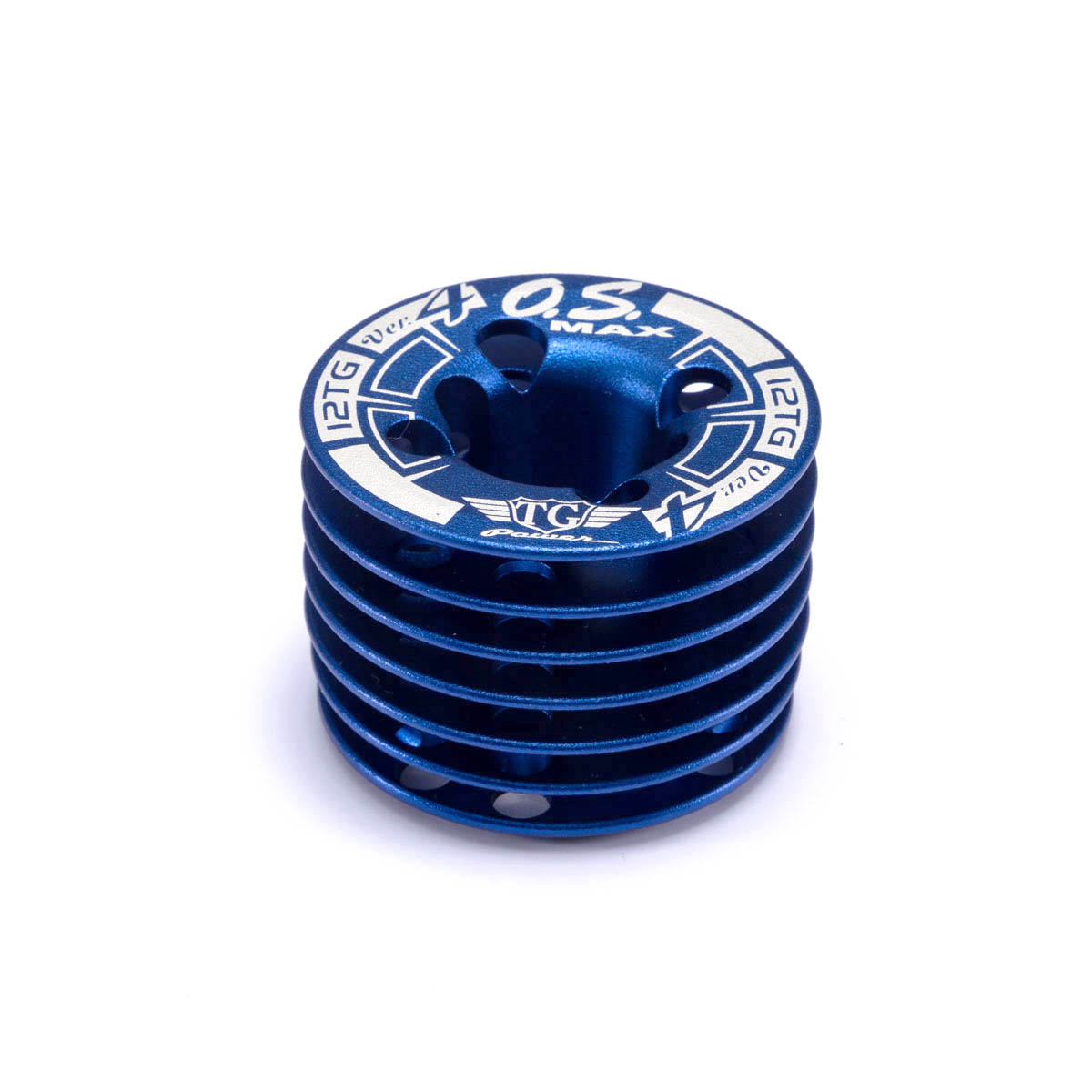

(1)Outer Head
2D204000(Code)

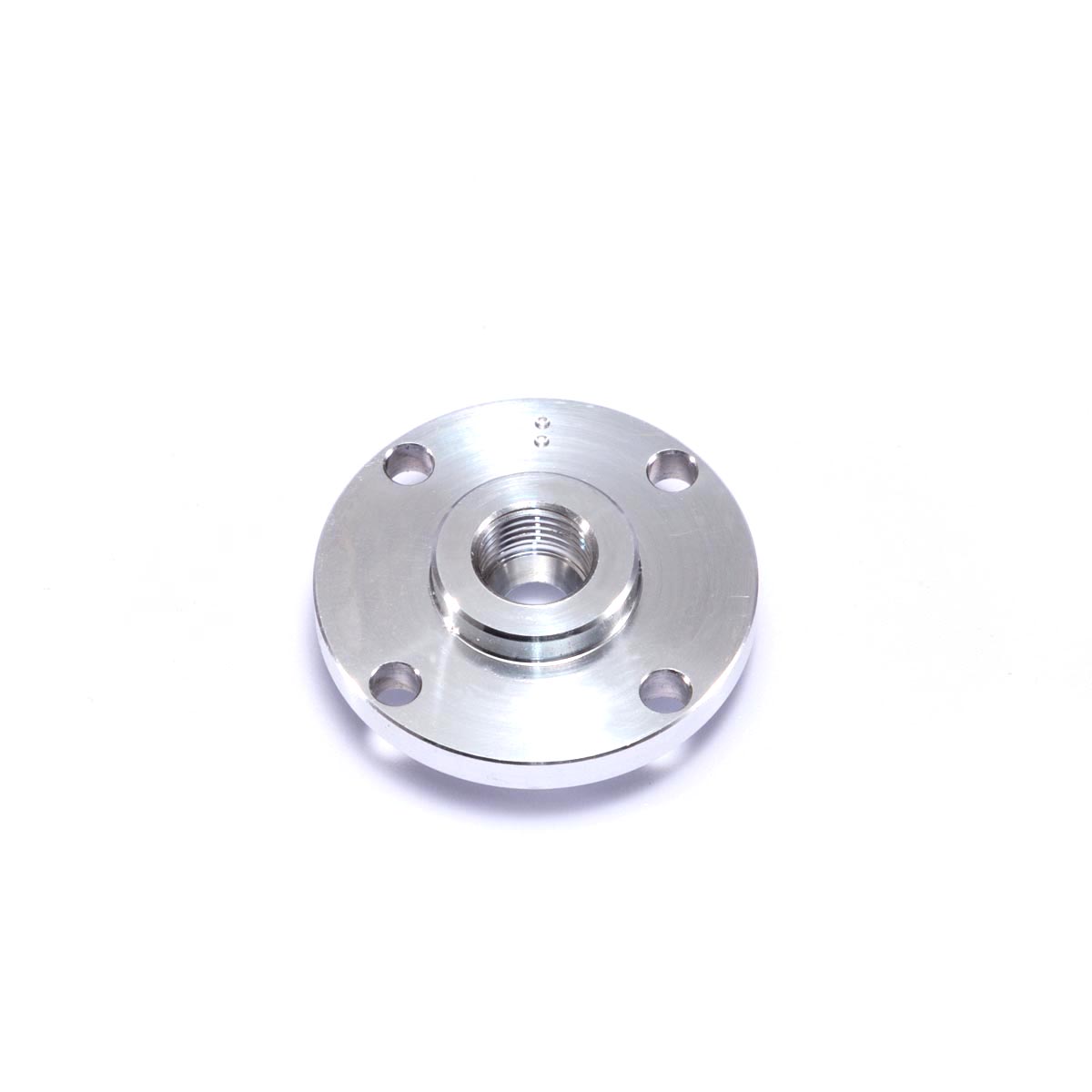

(2)Inner Head
21674100(Code)

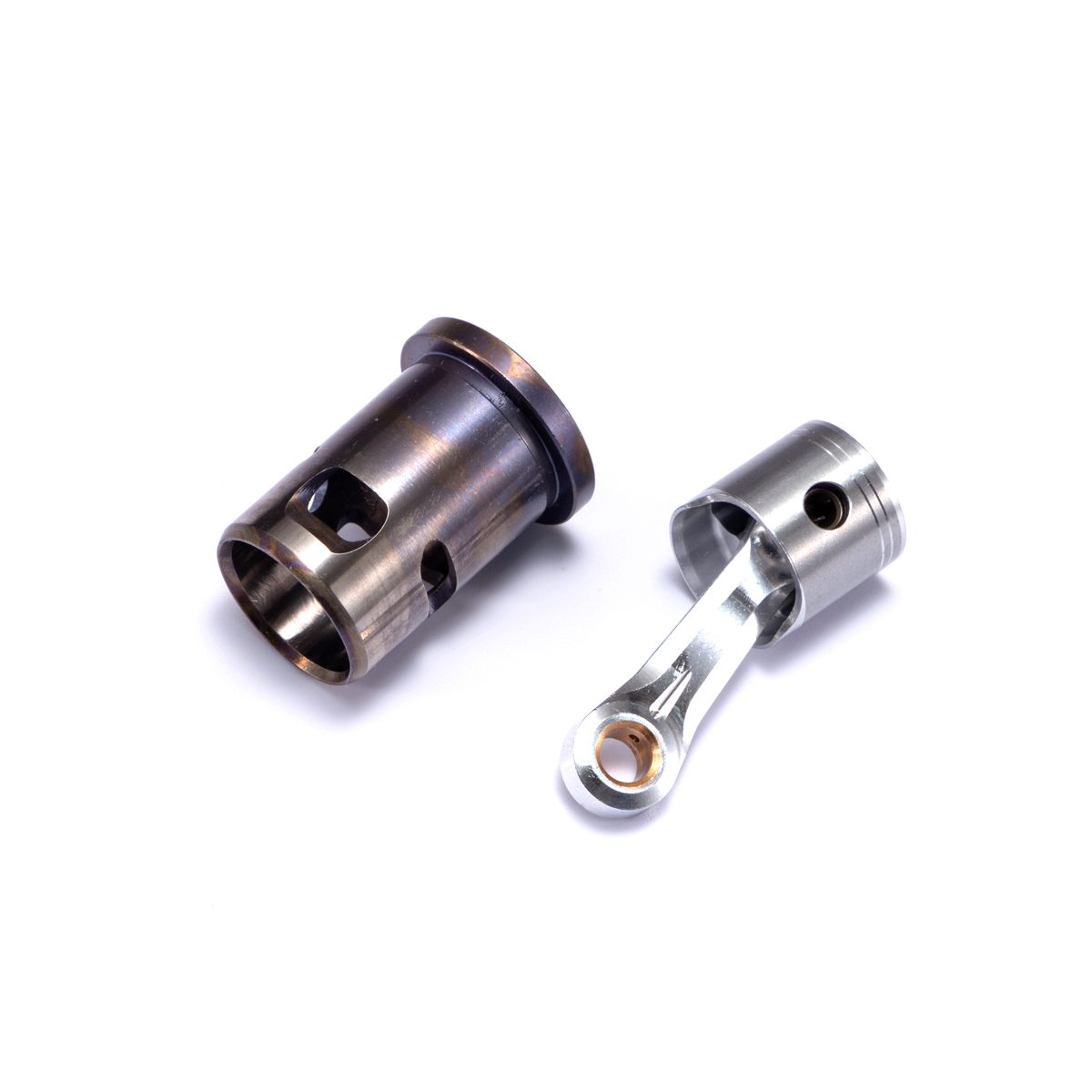

(3)Built-Up Parts Set
2D203100(Code)

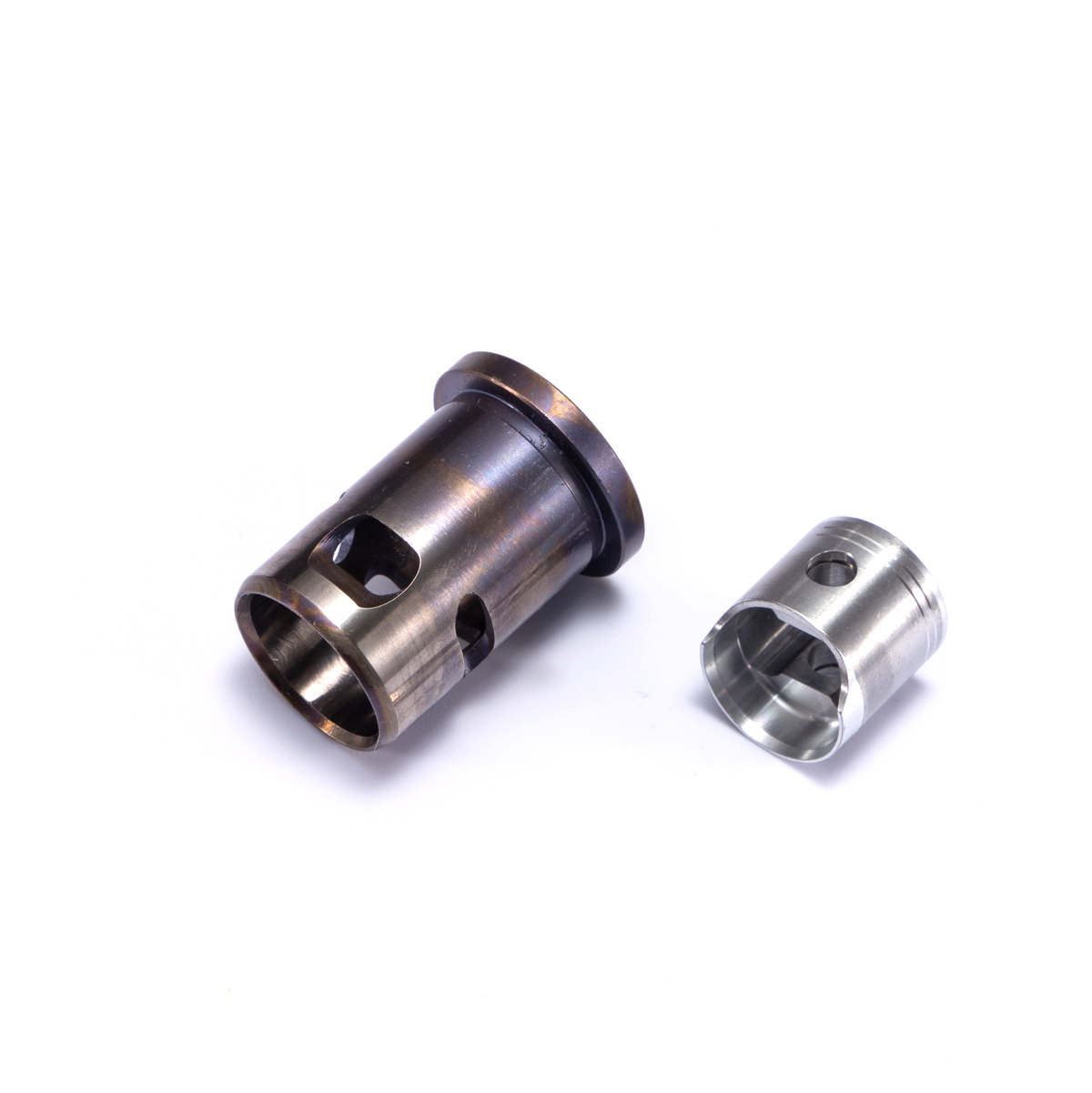

(3-1)Cylinder & Piston Assembly
2D203000(Code)

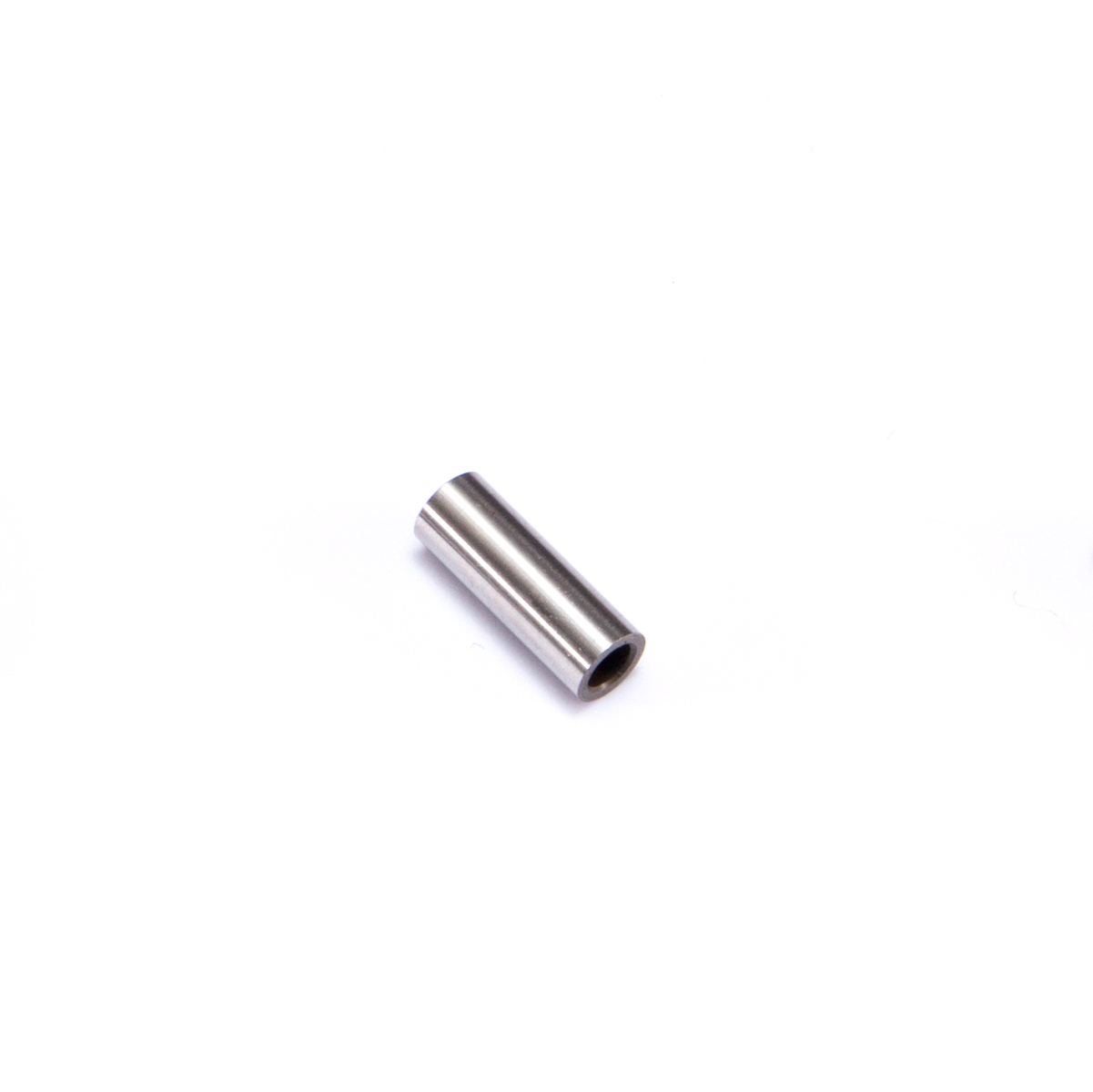

(3-2)Piston Pin
21656000(Code)
(3-3)Piston Pin Retainer
2AP17000(Code)

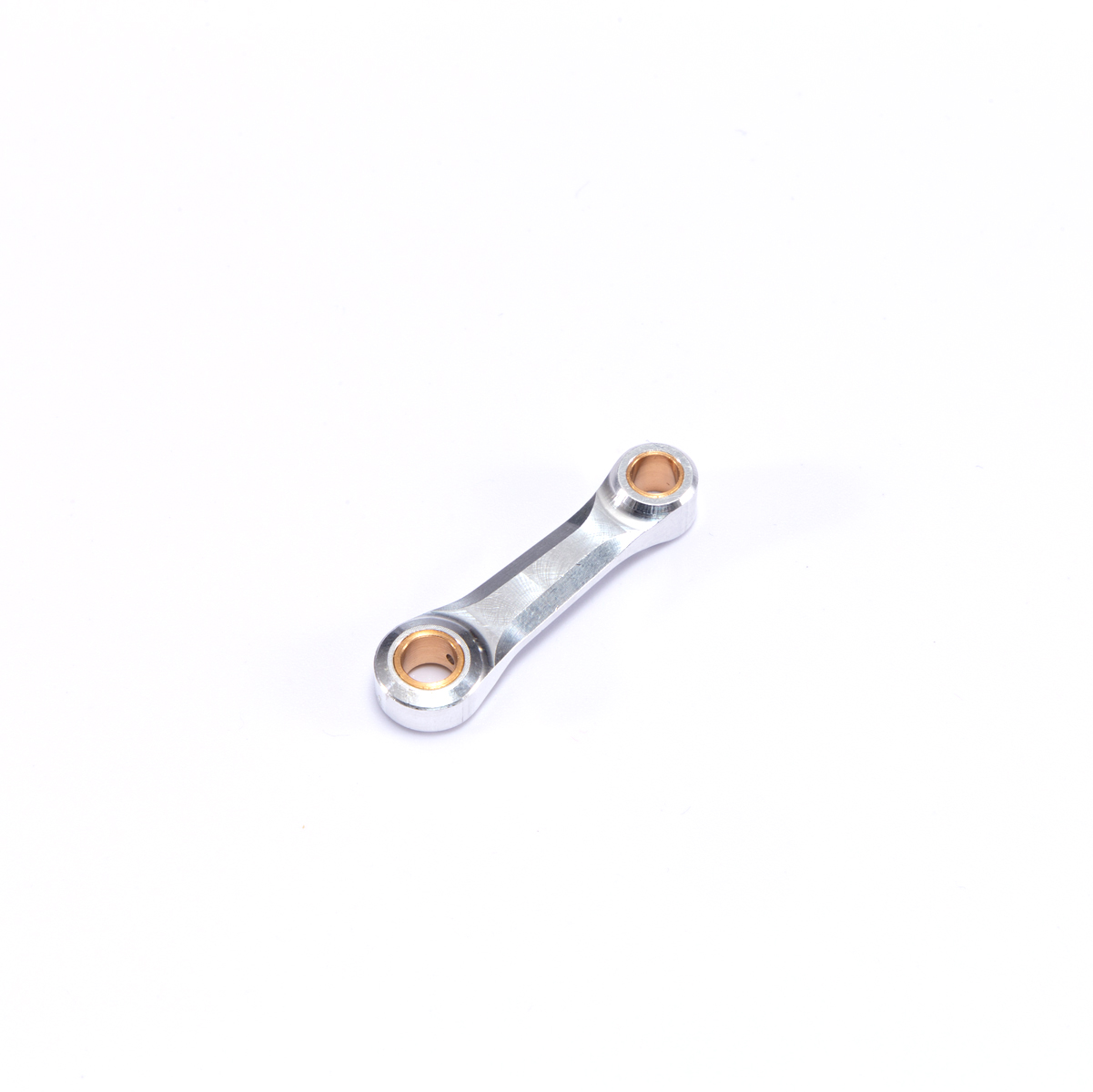

(3-4)Connecting Rod
2A405001(Code)

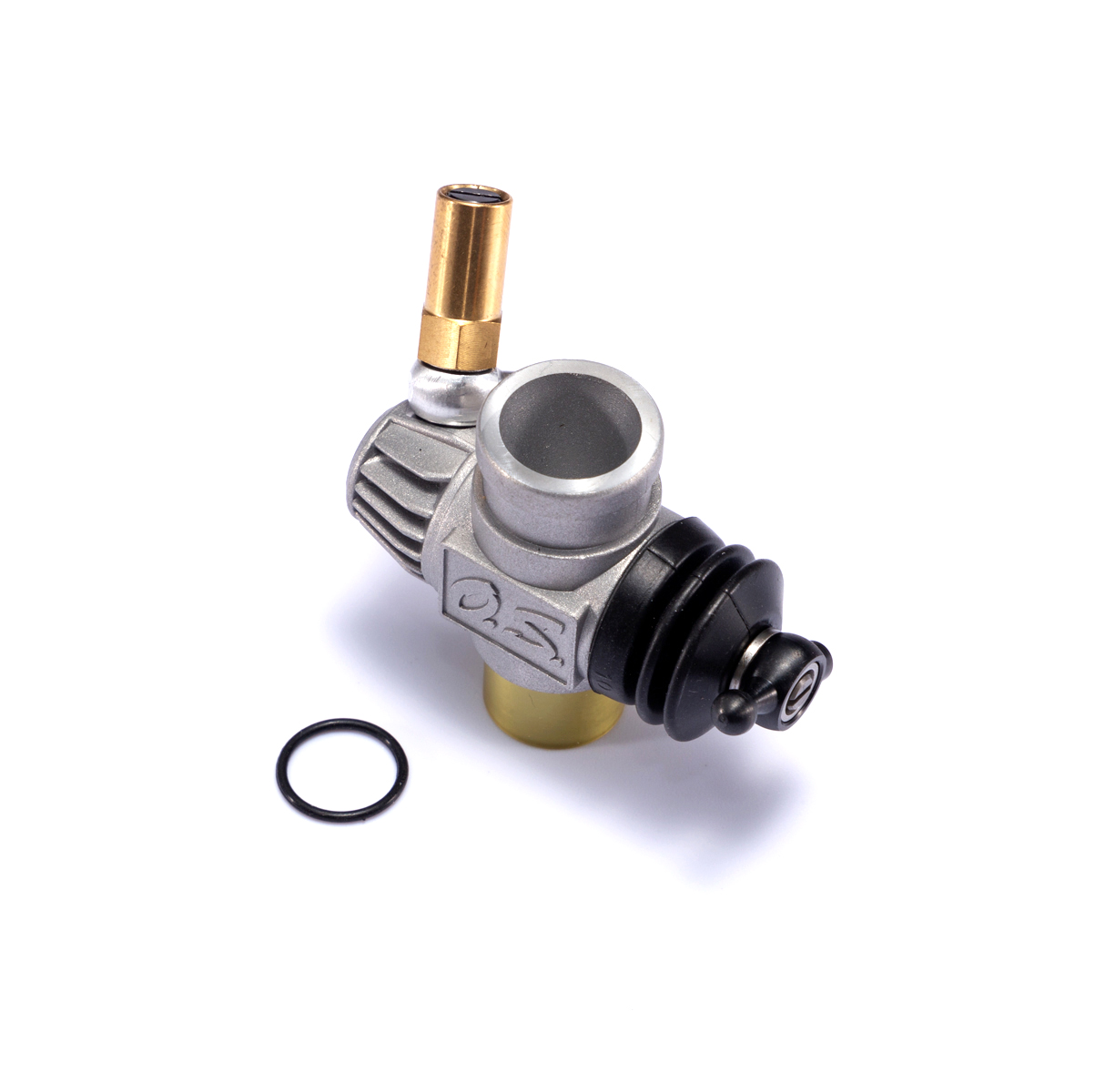

(4)Carburetor Complete
21418010(Code)

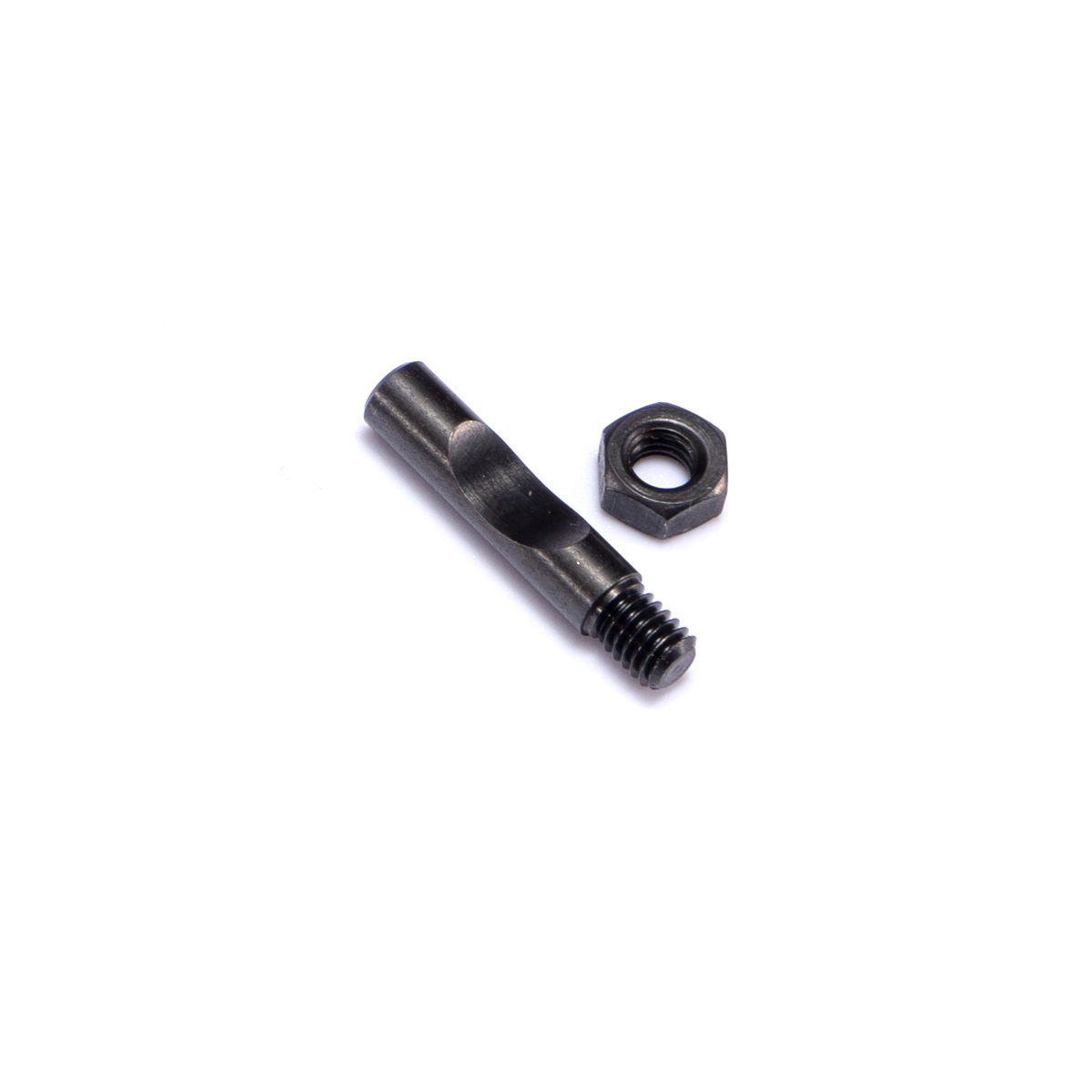

(5)Carburetor Retainer
25381701(Code)

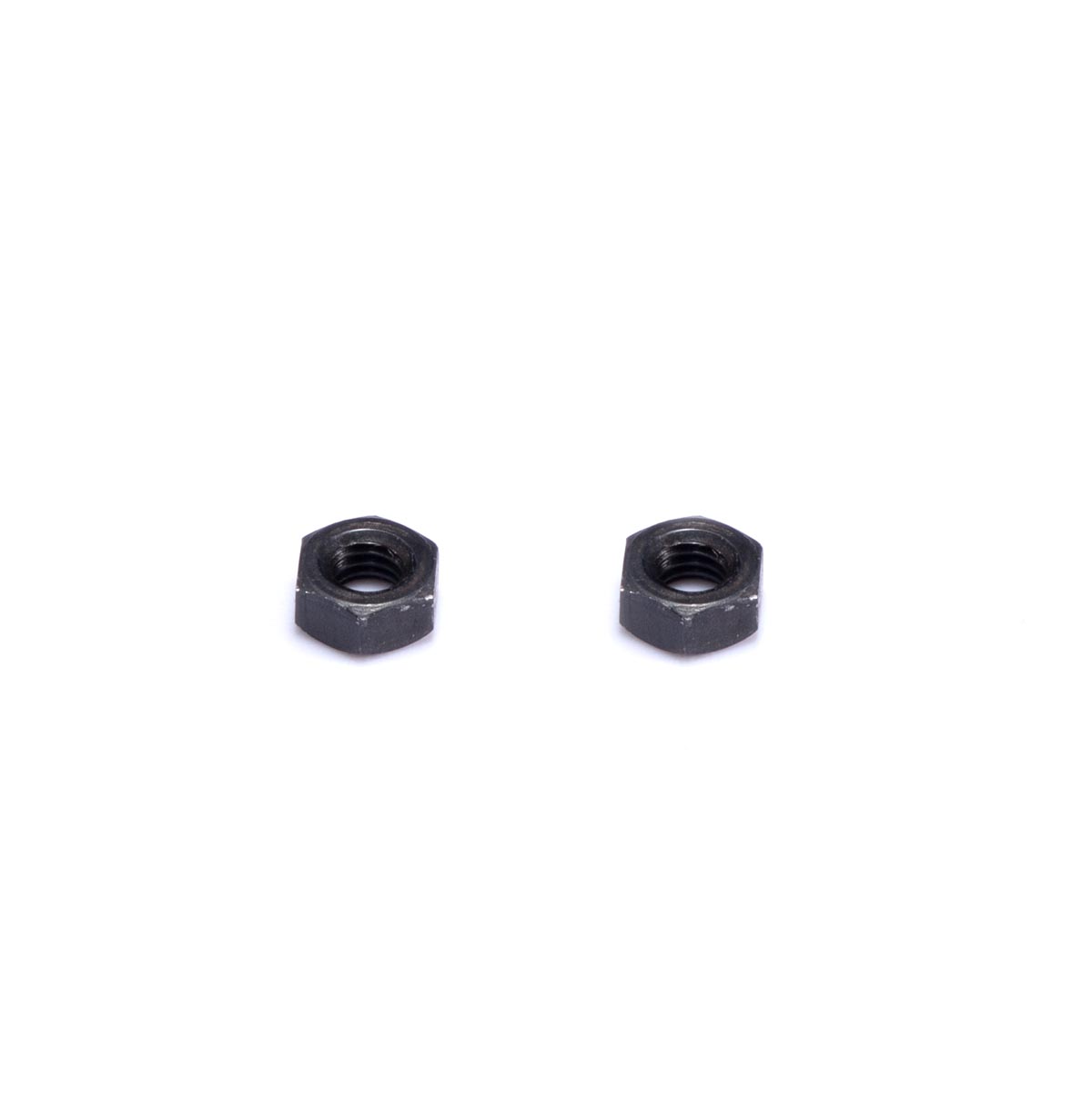

(5-1)M3.5×0.60 Nut
23325340(Code)

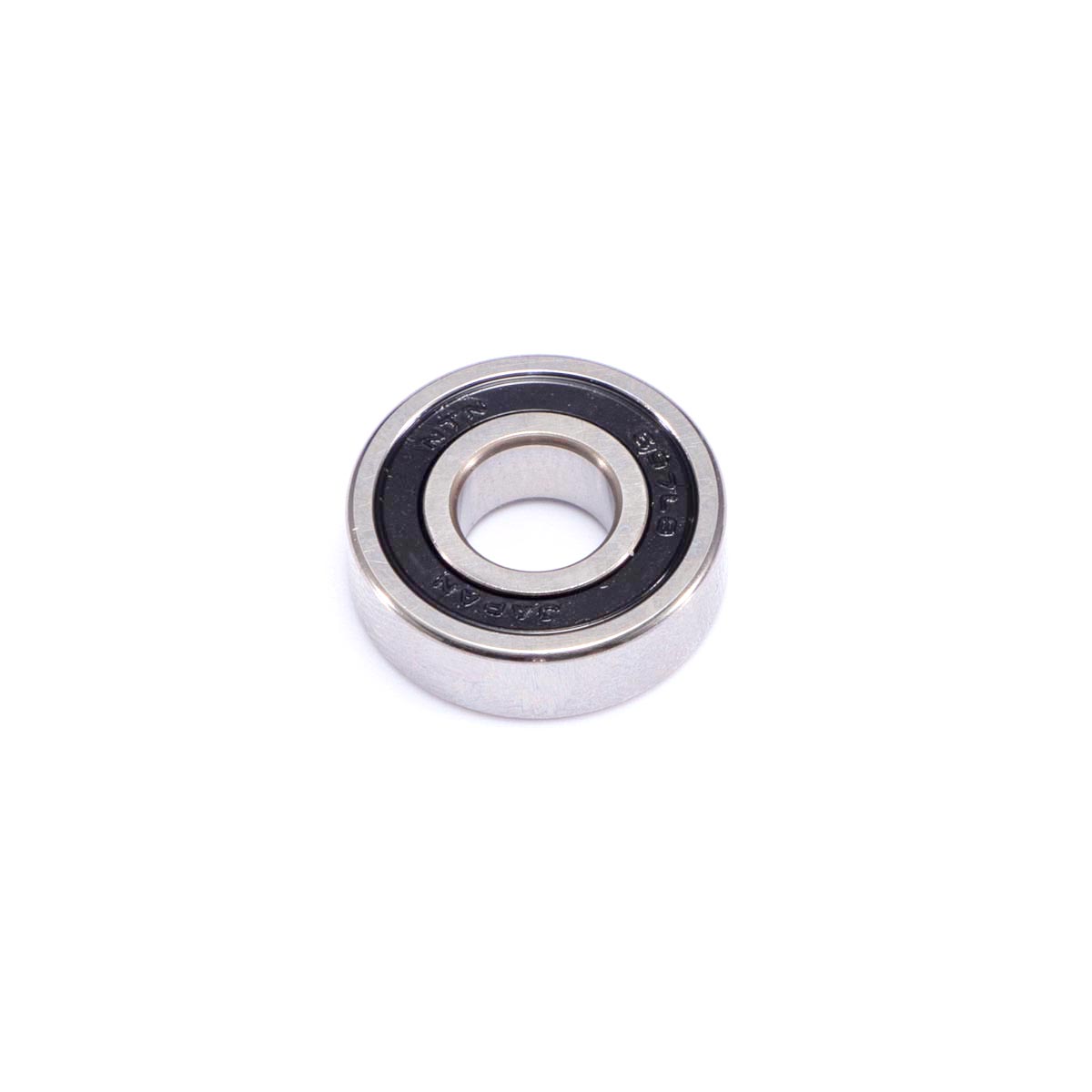

(6)Crankshaft Ball Bearing(F)
21630500(Code)

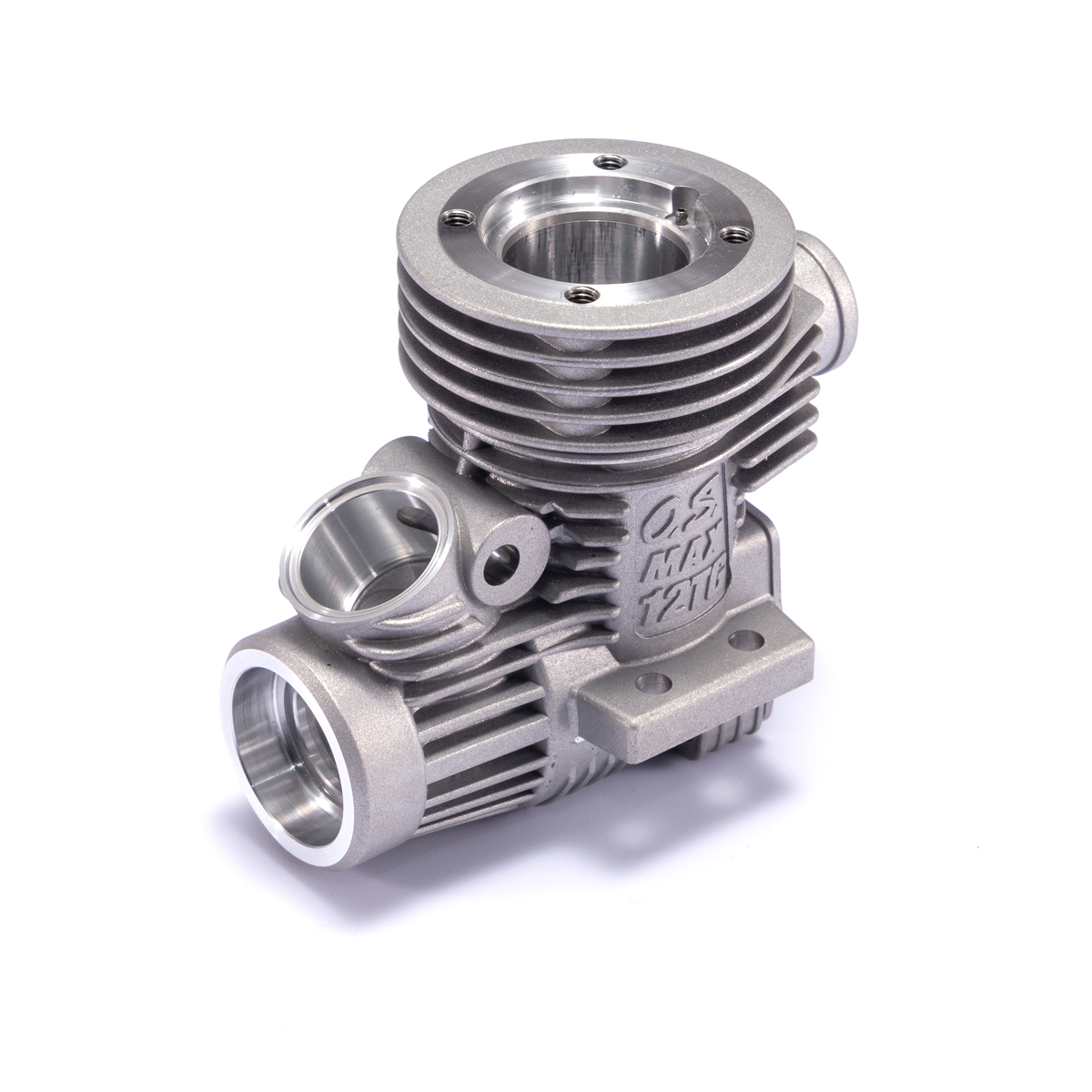

(7)Crankcase
2D201000(Code)

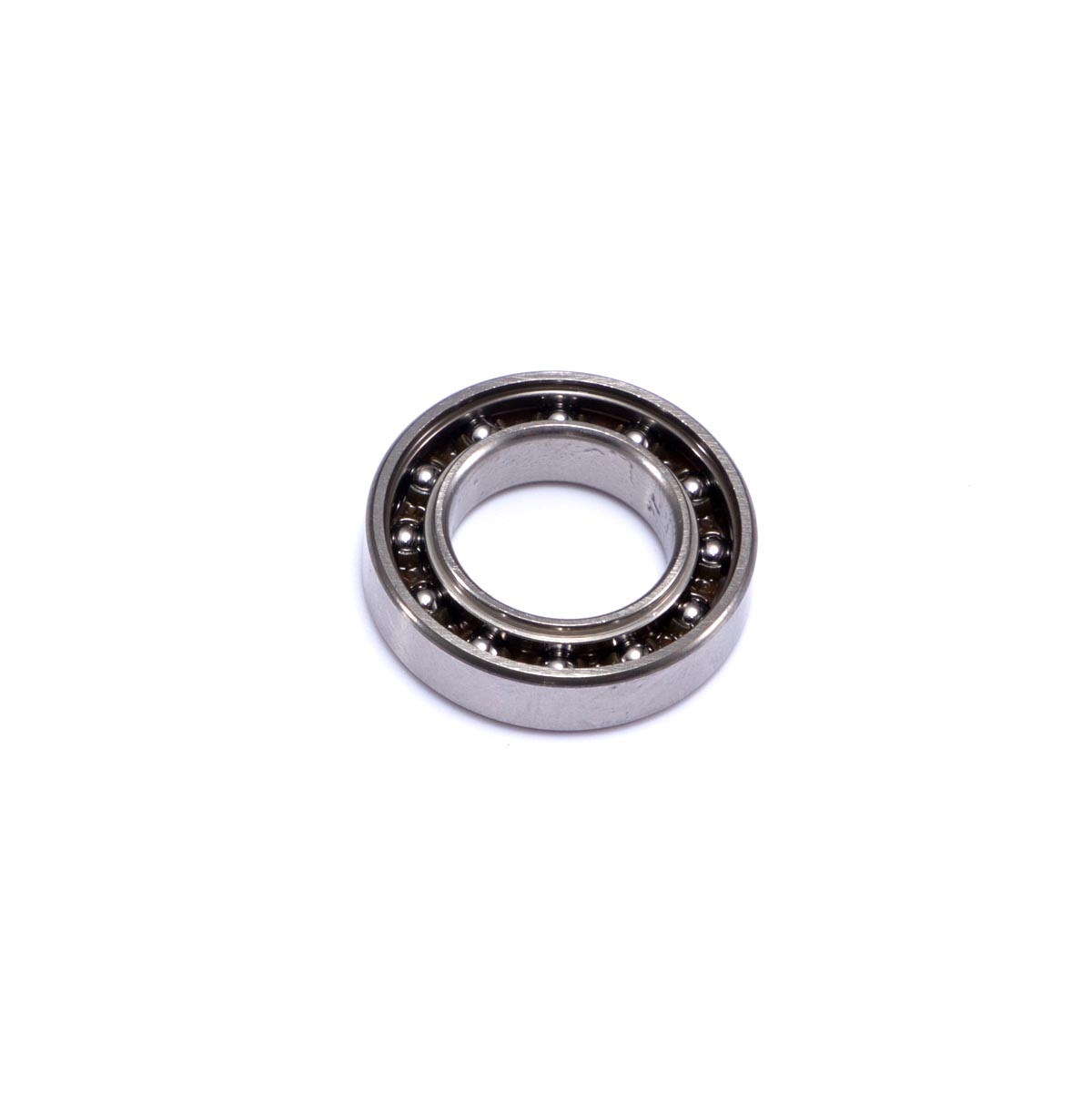

(8)Crankshaft Ball Bearing(R)
21931010(Code)

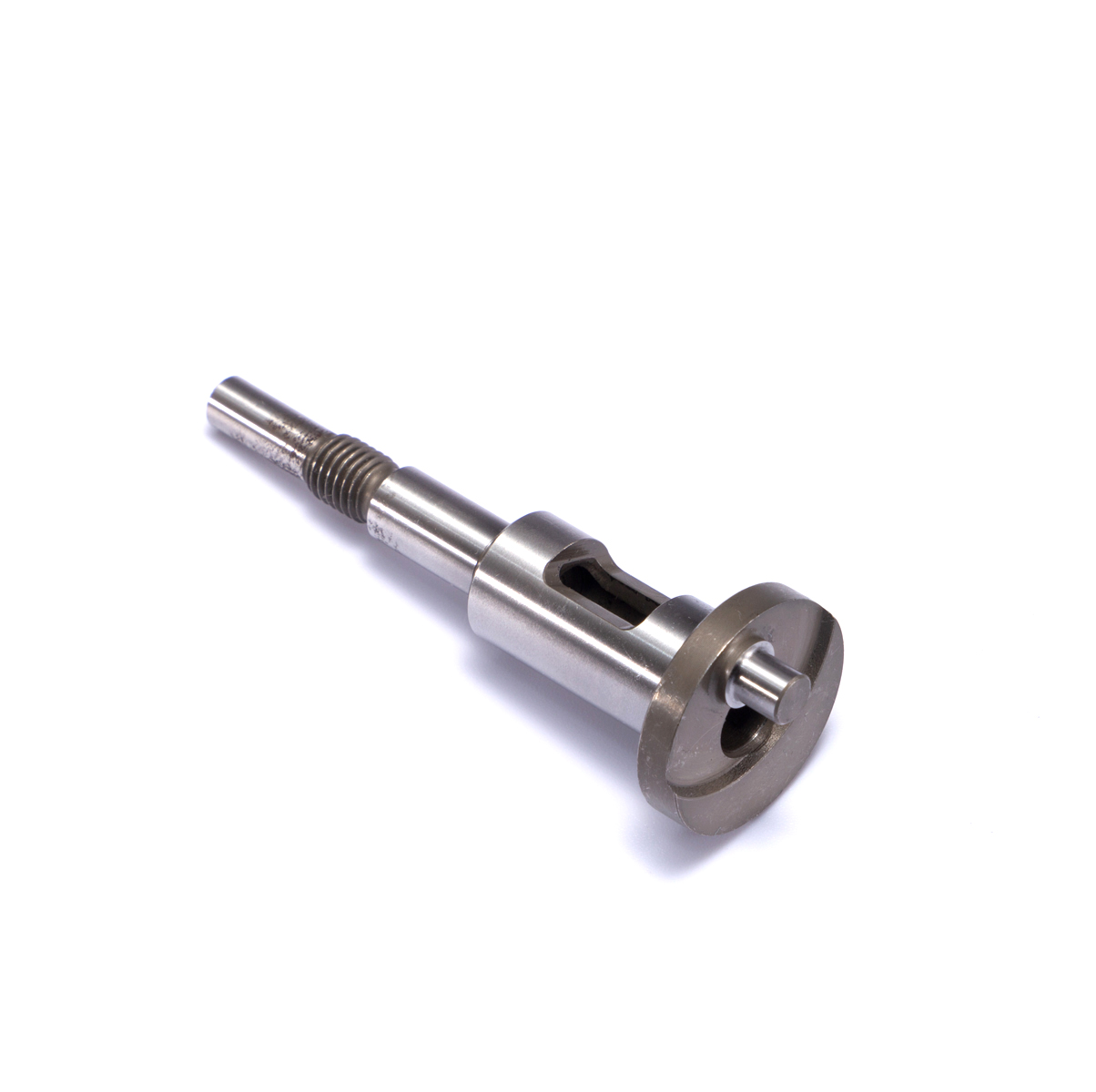

(9)Crankshaft
21412000(Code)

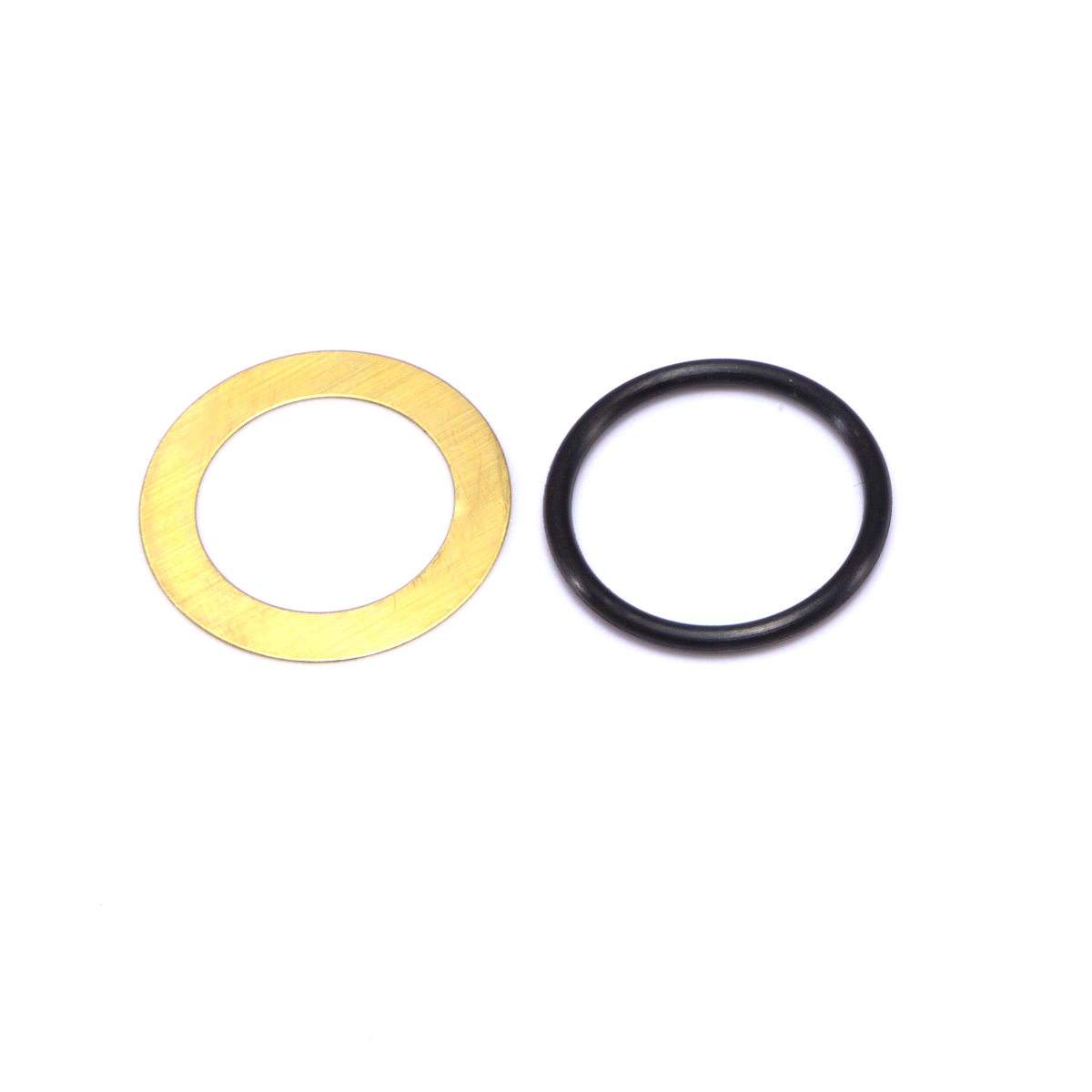

(10)Gasket Set
21411400(Code)

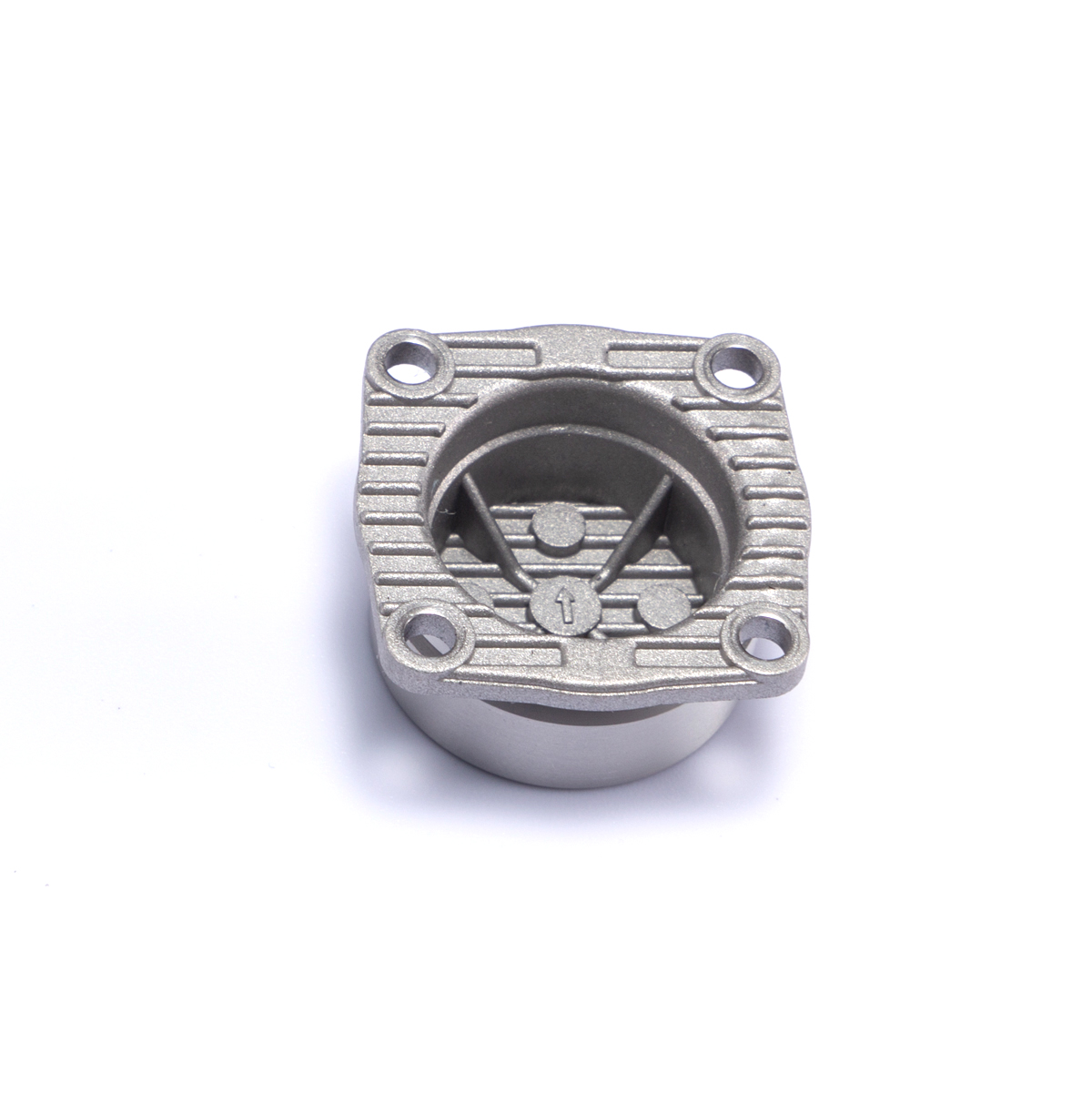

(11)Cover Plate
21417000(Code)
M2.6×7 Screw
79871020(Code)

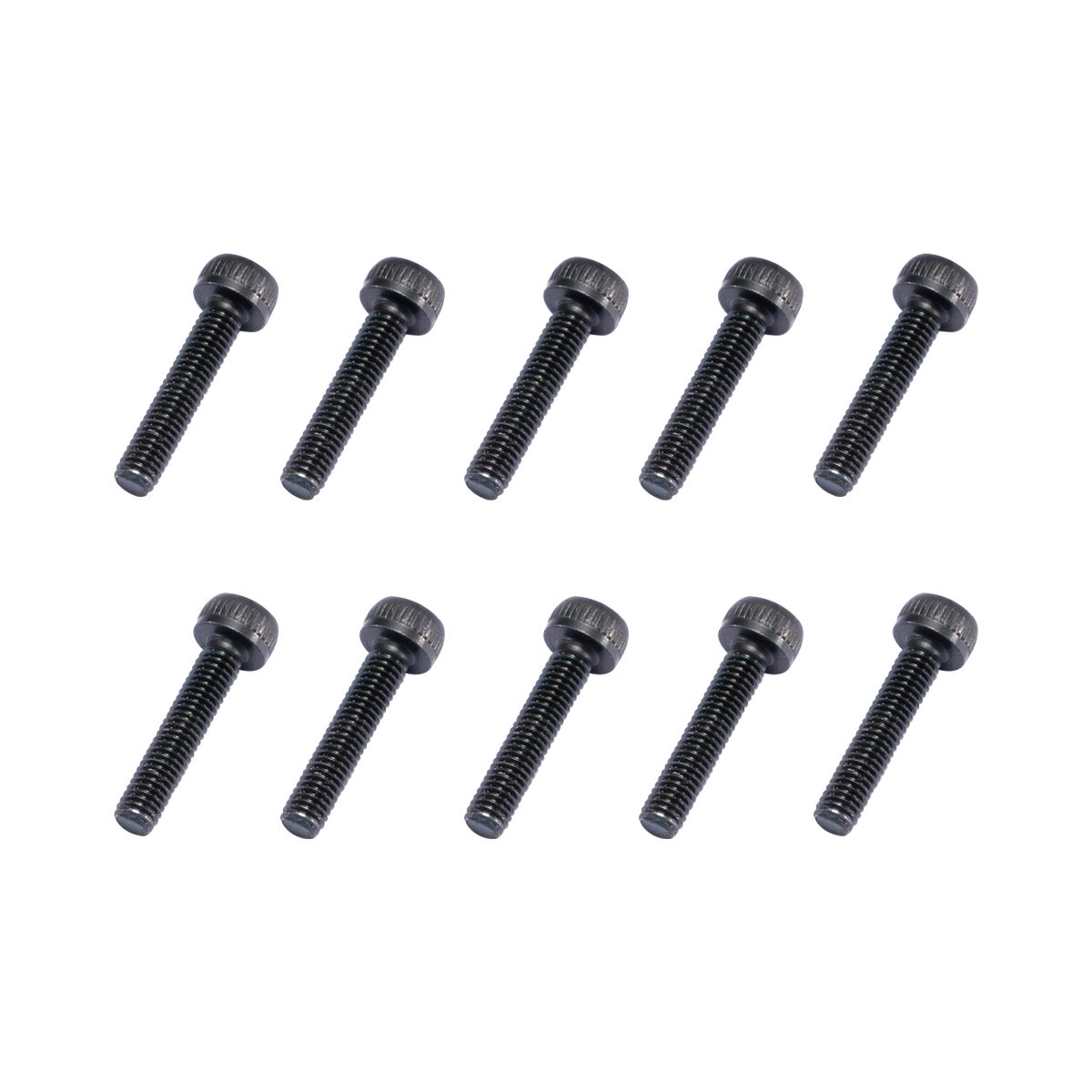

M3×15 Screw
79871150(Code)
