TWIN&MULTI-CYLINDER FOUR-STROKE ENGINES

- 寸法表 -

品名	A	B	C	D	E	F	G	H	J	S
FR7-420 （SIRIUS 7）	122	-	-	230	158.5	-	-	-	-	UNF3/8-24
IL-300	76	40	50	116	234.3	173	113	48.6	40	UNF3/8-24
FR5-300(Sirius)	122	-	-	234	158.5	-	-	-	-	UNF3/8-24
FF-320(Pegasus)	68	56.5	23.5	196	181.5	112.5	125.5	76	62	UNF5/16-24
FT-300 (Super Gemini-300)	90	55	35	240	148	62	80	56	10	UNF3/8-24
FT-160( Gemini-160)	68	56.5	23.5	196	120	50.5	63.5	54	-	UNF5/16-24

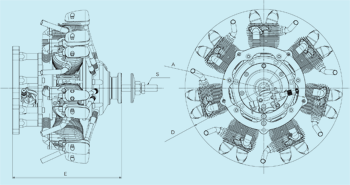

寸法図 （単位mm） FR7-420 （SIRIUS 7）

寸法図 （単位mm） IL-300

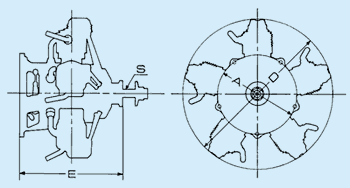

寸法図 （単位mm） FR5-300

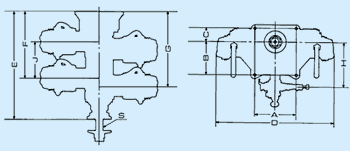

寸法図 （単位mm） FF-320

寸法図 （単位mm） FT-300 FT-160
